火电厂冷却塔维修加固技术应用[3]

( 5) 火电厂冷却塔维修加固喷射防水砂浆，使人字柱表面平整、光滑。

( 6) 火电厂冷却塔维修加固涂刷防水、防腐涂料形成防护层，涂刷工艺和要求可按涂料产品说明操作。

( 7) 火电厂冷却塔维修加固喷射混凝土一般选用的材料为: 快硬水泥，粗砂，细石( 粒径在 3 ～ 7 mm) 和定量外加剂。喷射混凝土是在高速喷射时由水泥与集料的反复连续撞击而使混凝土冲压密实，可用较小的水灰比，从而具有较高的力学强度和良好的耐久性，与混凝土、砌块、钢材均有很高的黏结强度，可以在结合面上传递拉应力和剪应力。喷射混凝土时可在拌合料中加入速凝剂，使水泥在 10 min 内快速终凝，从而使混凝土喷射后能立即获得强度。

喷射法施工将混凝土运输、浇注和振捣结合为一种工艺，不需要或仅需要单面模板，可通过输料软管在高空、深坑或狭小的工作空间向任意方位施作薄壁或复杂造型的结构，具有工序简单、机动灵活、适应性强、投资少、施工速度快等多方面技术优势，特别适用于加固修复工程。

5．2 火电厂冷却塔维修加固之围套加固法

围套加固法( 方案 2) 是针对构件( 人字柱) 破坏的实际情况，在构件的一侧或数侧外包钢筋混凝土围套，以增加钢筋配置和截面尺寸，提高构件的承载能力，如图 1 所示( 图中剪力槽的作用为增加新老混凝土的结合力和传递剪力) 。具体方法如下:

( 1) 火电厂冷却塔维修加固前 3 个步骤与前述的喷浆加固法的前 3 个步骤基本相同。

( 2) 在构件( 柱子) 的一侧或数侧外包钢丝网 1 层，重新浇筑( 或喷射) 1 层 35 mm 厚细石混凝土。浇筑混凝土前，模板与原结构充分浇水湿润。模块顶部设人字形缺口，使浇筑面有一个自重压实的高度。

( 3) 浇筑混凝土围套时应采用高一级的细石混凝土，控制水灰比，加适量减水剂，注意振捣密实。每段一次浇筑完毕，并加强养护。

( 4) 待基面干燥后，柱面上涂刷防水涂料，还可增刷防腐涂料，达到防水防腐的双重目的。

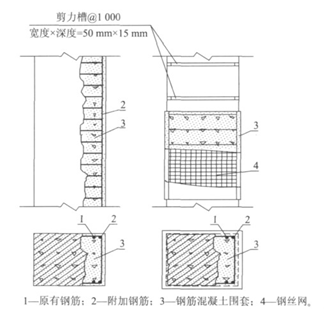

图 1 混凝土套箍加固示意图 Fig. 1 Schematic diagram of bind reinforcement on concrete

此火电厂冷却塔维修加固方法也可以在包裹上钢丝网后先刷 1 道高强素水泥浆，然后喷刷强度高、黏度大的水泥砂浆或用 1∶ 1. 5 水泥砂浆抹面 30 mm 厚，水泥品种宜选用高标号快硬硅酸盐水泥，防水防腐。

5．3 钢箍加固法

钢箍加固法( 方案 3) 在构件( 人字柱) 裂缝部位四周加 U 形螺栓或型钢套箍将构件箍紧，以防止裂缝扩大发展，缩合裂缝的开展宽度，提高结构的刚度和承载能力，维护强化构件的整体稳定性。加固时，应使钢套箍与混凝土表面紧密接触，以保证加固措施和构件共同工作。

具体做法: 视构件( 人字柱) 裂缝开展的长度与

范围，用 L75 mm × 8 mm 包角，角钢之间用扁钢－50 mm ×6 mm 作缀条连成整体，火电厂冷却塔维修加固然后在型钢骨架外浇灌( 或喷射) 50 mm 厚的高标号细石混凝土。
